A F系列1400℃ 气氛炉

整体简介

1、中谷大田之气氛炉壳体采用高精度激光切割和数控折弯工艺成型，尺寸精准炉整体结构紧凑，占地面积小。整体配色大方美观，静电喷塑工艺环保防腐，可支持自由定制喷涂颜色；

2、中谷大田之气氛炉采用模块化安装制作，维护简单便捷；

3、中谷大田之气氛炉可预抽真空，可通入保护气氛烧结。

性能参数

型号

AF1412

炉膛尺寸

D:300mm*W:200mm*H:200mm

容积（L）

12

外形尺寸

D:750mm*W:880mm*H:1250mm

重量(Kg)约

100KG

最高温度(℃)

1400

工作温度(℃)

1300

功率(Kw)

7

电压(V)

220

热电偶分度号

S

升温速率

推荐：10℃/min；最高20℃/min

工作压力

SMC数字压力开关；充气正压：0.02MPa，抽气负压：-0.04MPa

控制面板

一温控表：

1、默认标配宇电AI智能控温仪表,控温精度：±1℃；具备30段曲线升温功能（斜率升温），可规划多条曲线，满足复杂工艺；

3、具备PID智能调节功能，可控硅移相触发（调压）；具有过温保护、断偶保护功能，可在过温或断偶时自动切断电炉加热电路；

二、工作指示

1、不锈钢环形带灯按钮操作便捷，清晰指示工作状态

2、LED数显电流电压表，读取直观，所见即所得。

三、压力显示

1、SMC数字压力开关，精准测量，双色显示正负压力

2、包含两路输出，可控制电磁阀自动进排气，安全更有保障

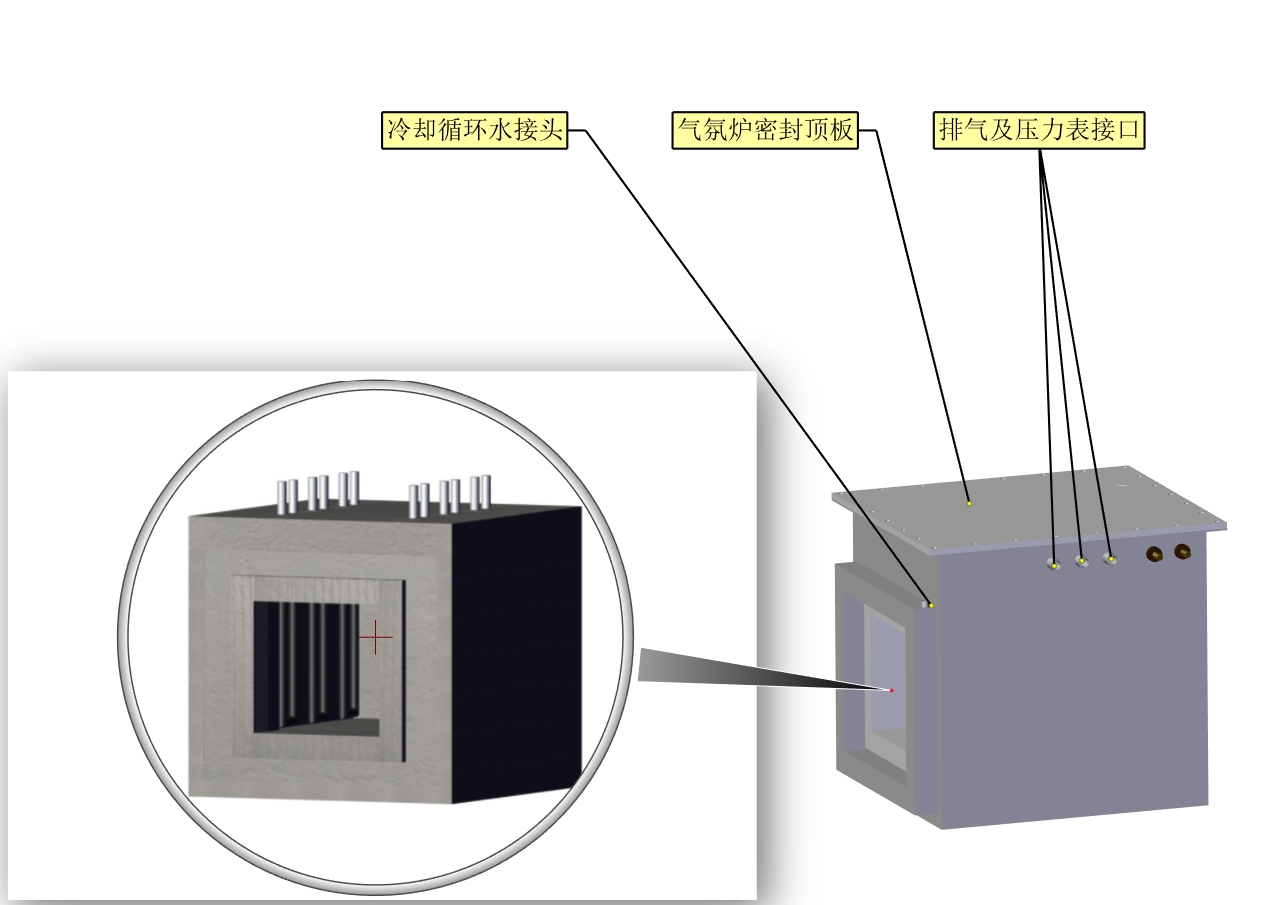

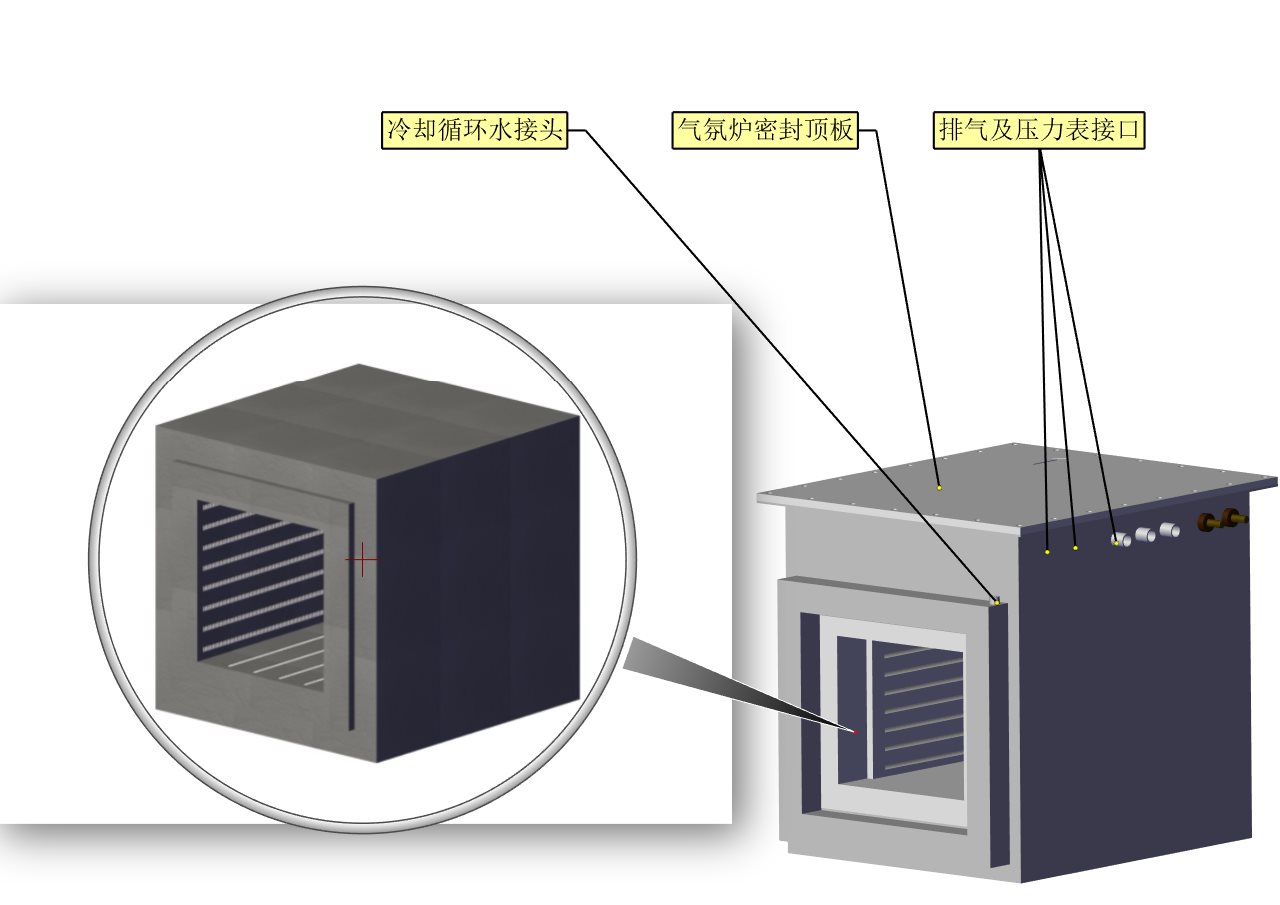

炉膛密封

顶部数控铣槽，镶嵌耐高温硅胶密封条，四周不锈钢紧固旋紧。

加热元件

顶插式14mm等直径切角焊接U型硅碳棒，极简维护

炉膛耐材

1、1600多晶莫来石氧化铝陶瓷纤维炉膛。

2、优质陶瓷纤维板取代散棉填充。

3、加厚炉门压紧进口纤维毯，配合炉门堵锁住热量。

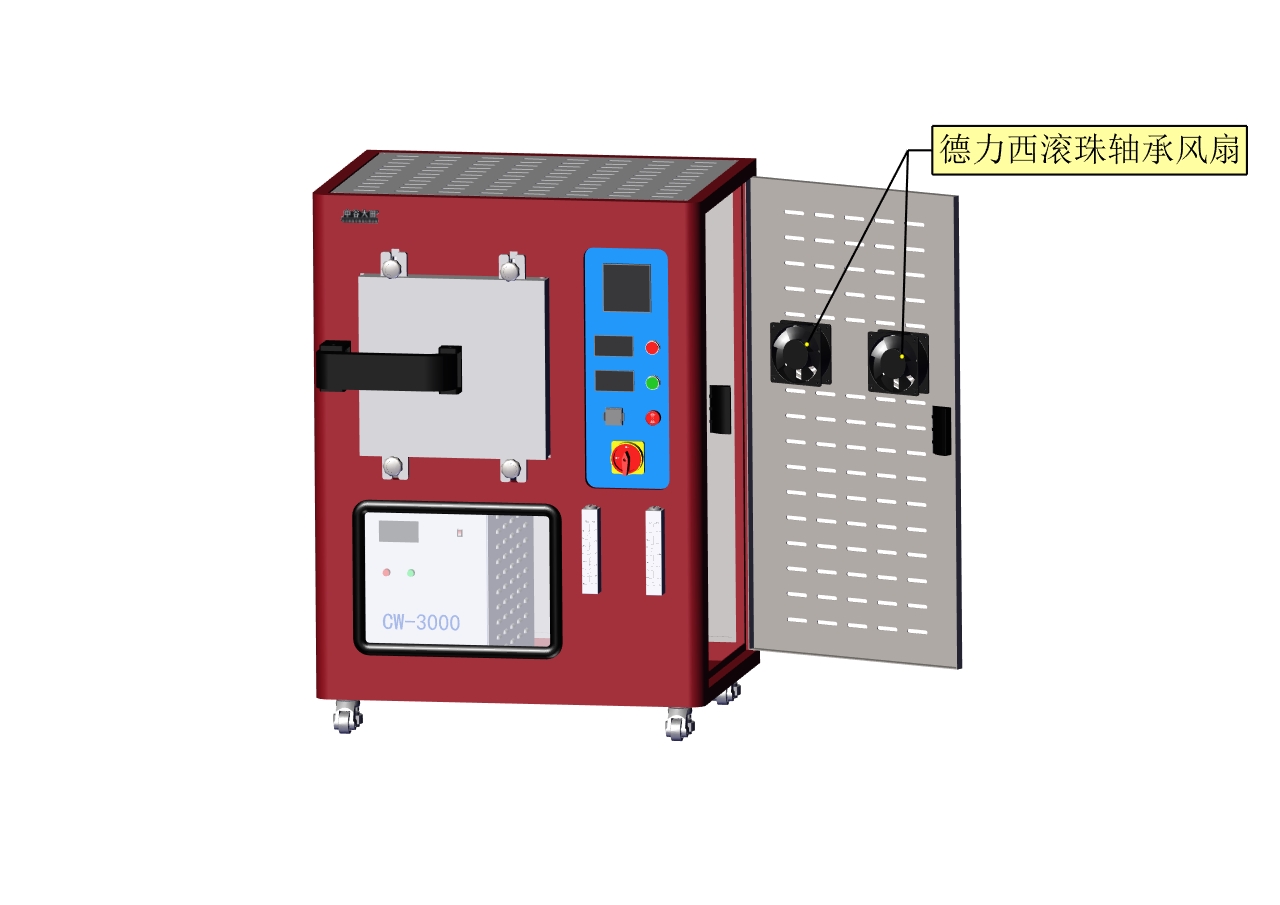

钣金散热结构

1、特别设计的双层壳体结构天然形成空气隔热层，和德力西滚珠轴承风机配合强制空气对流，使炉体久烧不烫，安全多一重。

2、强劲风力配合专用型材散热器为可控硅提供双重保障。

主控电路

1、主控元件采用可控硅，移相触发线性控温。拒绝交流接触器和固态继电器通断式控制。

2、采用控制电路和加热电路分开的双回路设计。

3、电炉主回路上装有断路器，当加热电流过大超过断路器额定电流时会断路，能有效保护电路。

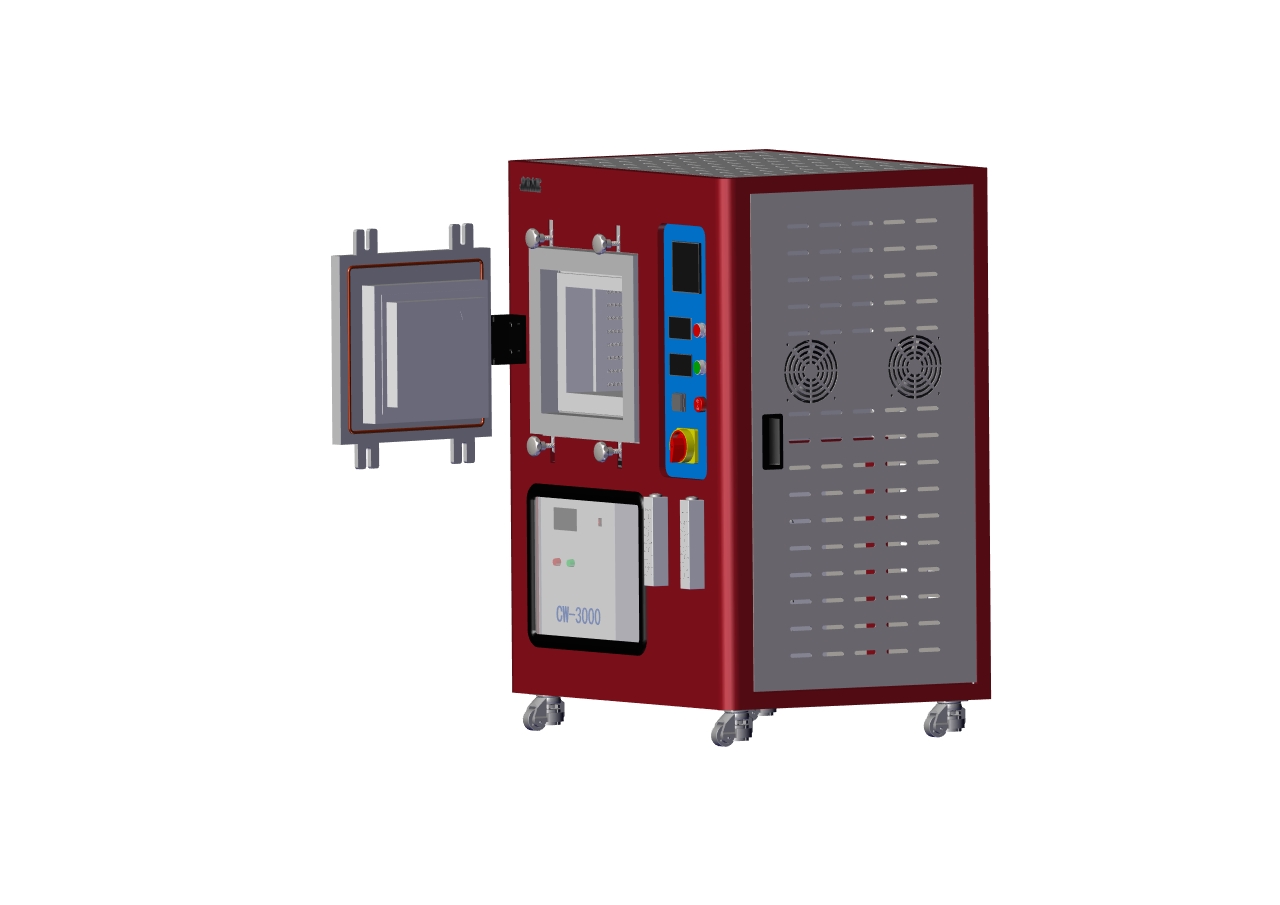

开门方式：

水平扇形开门，符合操作习惯，也可以根据工艺需求定制开门方式。

炉门密封

超厚炉门钢板镶嵌硅胶密封条，不锈钢手轮锁紧密封不漏气

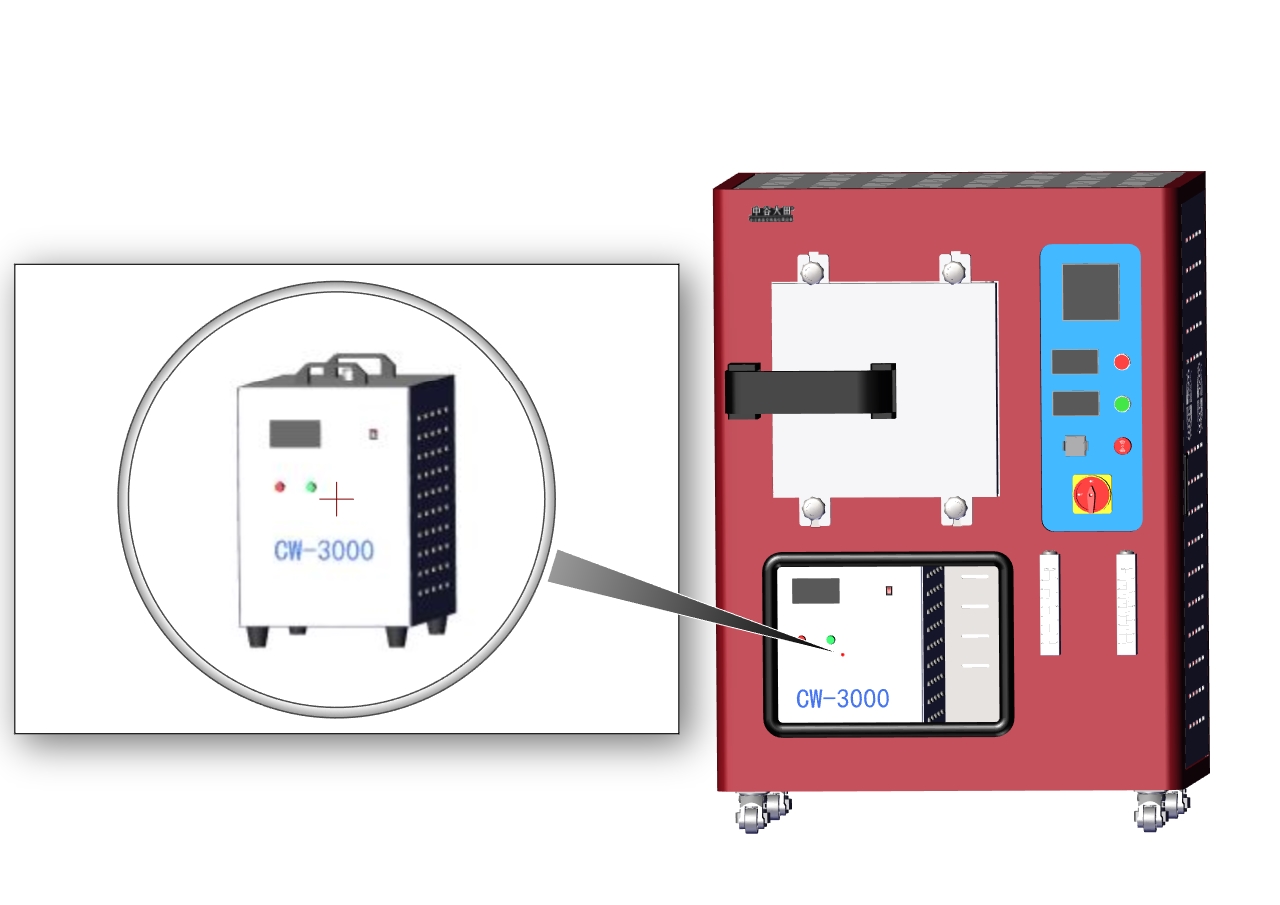

炉门冷却

炉门框自带冷却循环水路，集成式冷水机能有效保护硅胶条
